Tombador Hidráulico de Cavaco MJI-TC 500
Animação 3D do ciclo completo com o Carrinho MJI-CR200 e o tombador em operação real. Narração e legendas em português.
Arraste para girar · role ou pince para ampliar
Tombador Hidráulico de Cavaco MJI-TC 500

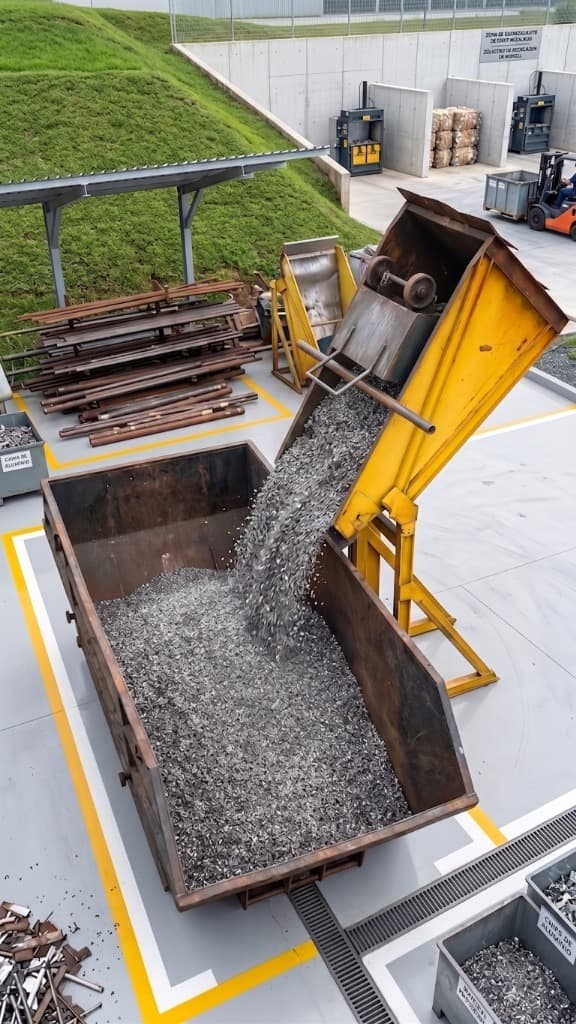

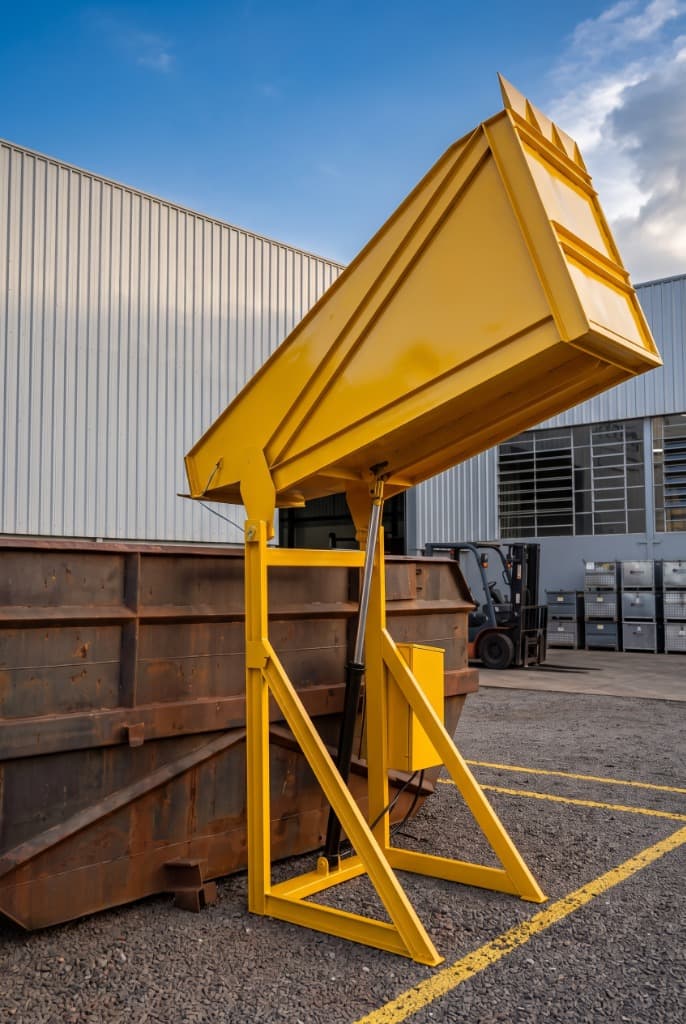

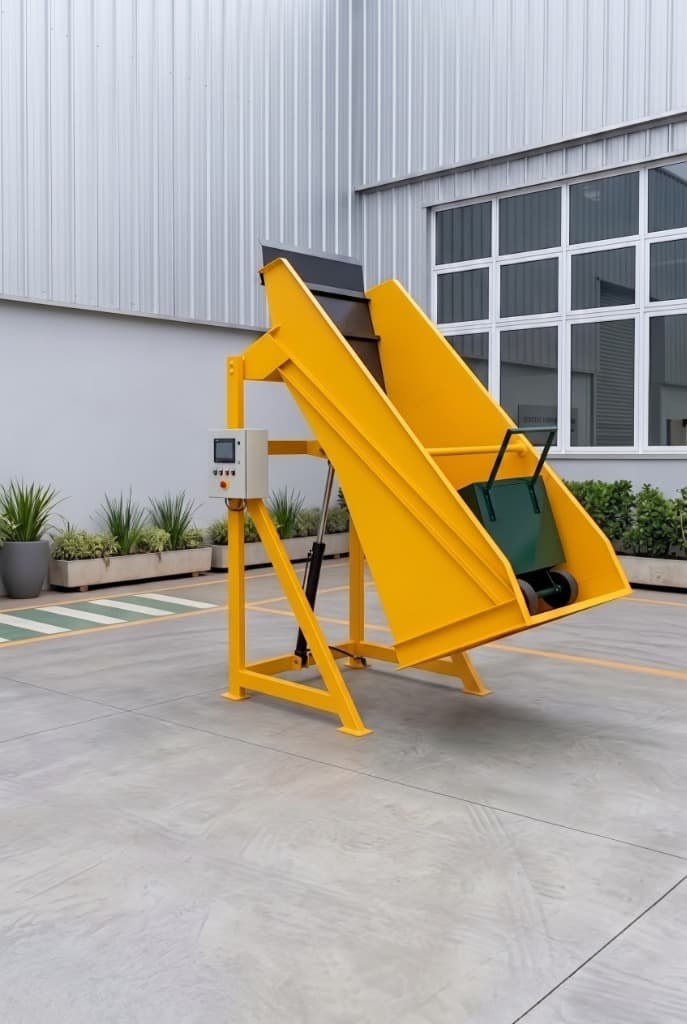

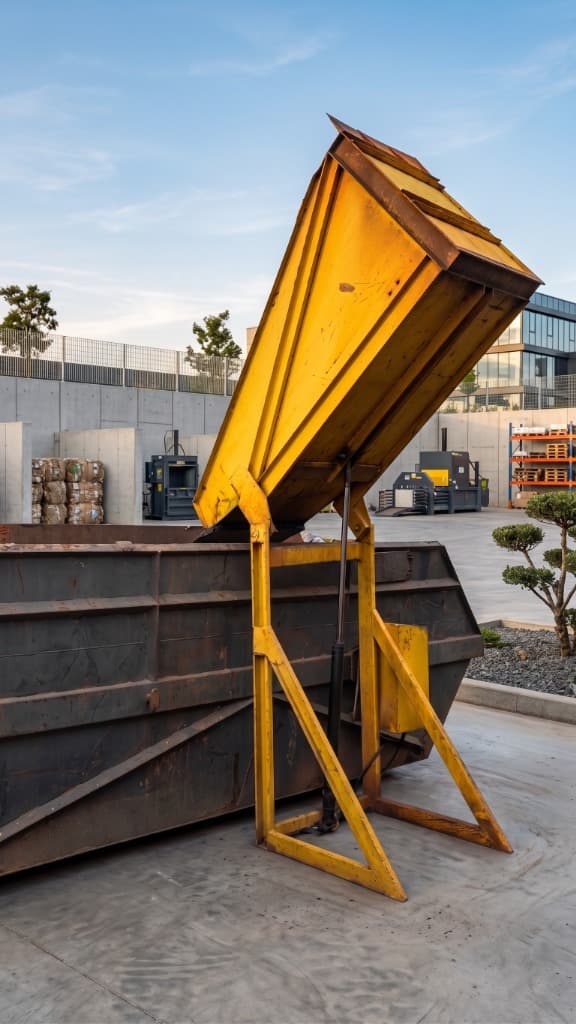

O Tombador Hidráulico de Cavaco MJI-TC 500 inaugura a nova linha de equipamentos industriais estacionários e autônomos da INCOFORK. Projetado para otimizar o fluxo de descarte e reciclagem de cavacos em oficinas de usinagem, tornearia e estamparia, dispensa a necessidade de empilhadeiras na operação. Equipado com unidade eletro-hidráulica própria (motor elétrico + bomba) e cilindro hidráulico reforçado, proporciona um basculamento suave e seguro com ângulo de até 135°, garantindo a descarga gravitacional completa das aparas metálicas e o escoamento do óleo solúvel diretamente em caçambas estacionárias ou caçambas roll-on.
Principais Recursos & Diferenciais
Estudo Técnico & Análise Hidromecânica
Análise de engenharia sobre dimensionamento do cilindro e segurança NR-12.
| Modelo | MJI-TC 500 |
| Tipo de Acionamento | Eletro-Hidráulico Autônomo (Motor Elétrico + Cilindro Hidráulico) |
| Potência do Motor | 1,5 CV (1,1 kW) |
| Pressão de Trabalho | 100 bar (Vazão: 5,7 L/min) |
| Reservatório Hidráulico | 8 Litros (Óleo ISO VG 68 - 5,0 L) |
| Capacidade de Carga | Até 500 kg (Carrinho + Cavacos) |
| Ângulo de Tombamento | Até 135° (Descarga Gravitacional Total) |
| Altura em Repouso | 2.282 mm |
| Altura Máx. Basculado | 4.232 mm |
| Altura do Ponto de Descarga | 1.895 mm (Ideal p/ Caçambas e Bateas Roll-On) |
| Largura Total | 1.574 mm (Largura útil do berço: 866 mm) |
| Comprimento da Base / Total | 1.455 mm (Base) / 2.433 mm (Total Basculado) |
| Sensores de Fim de Curso | Chave fim de curso 1NA+1NF com haste ajustável |
| Válvula de Controle | Válvula Reguladora de Vazão 3/8" BSP + Válvula Direcional HDM140 |
| Fixação Estrutural | Chumbadores mecânicos de 1/2" x 150 mm nas sapatas |
| Alimentação Elétrica | 220V / 380V Trifásico (Monofásico sob consulta) |
| Acabamento | Pintura Industrial Anticorrosiva de Alta Visibilidade |
| Normas Atendidas | NR-10 e NR-12 (Segurança e Ergonomia) |
| Garantia | 12 meses |
Centros de usinagem CNC, tornos automáticos, fresadoras e retíficas para descarte ágil de cavacos
Indústrias metalmecânicas e usinagens pesadas no manuseio de aparas de aço, alumínio, latão e ferro fundido
Descarga automatizada de carrinhos em caçambas estacionárias, caçambas roll-on e prensas de reciclagem
Drenagem e recuperação de fluido de corte / óleo solúvel acumulado nos carrinhos durante o descarte
Eliminação de esforço físico e prevenção de lesões ergonômicas no manuseio de resíduos pesados
O Tombador MJI-TC 500 precisa de empilhadeira para funcionar ou é um equipamento autônomo?
O Tombador é um equipamento 100% autônomo e estacionário (dispensa o uso de empilhadeiras na operação de descarte). Ele é fixado diretamente no piso da oficina por chumbadores mecânicos de 1/2" e conectado à rede elétrica trifásica (220V ou 380V). Já vem equipado de fábrica com motobomba eletro-hidráulica de 1,5 CV integrada, reservatório de óleo e painel elétrico de comando com botoeira.
Quais carrinhos o Tombador aceita e como é feito o travamento mecânico das rodas?
O berço estrutural basculante foi projetado para encaixe perfeito no Carrinho Coletor de Cavaco INCOFORK (MJI-CR200), contando com travas mecânicas positivas que prendem as rodas e abas frontais guiadas. Além disso, nossa equipe de engenharia pode customizar as dimensões do berço para acoplar carrinhos ou caçambas já padronizados na sua fábrica.
Qual é o ângulo de basculamento e a altura de descarga em caçambas?
O tombador atinge ângulo de basculamento de até 135°, assegurando a descarga gravitacional completa e imediata mesmo de cavacos metálicos compridos e entrelaçados. Sua altura do ponto de descarga é de 1.895 mm, permitindo descarregar com folga em caçambas estacionárias, caçambas roll-on e prensas de reciclagem.
Quais são os dispositivos de segurança e as normas atendidas (NR-10 e NR-12)?
O equipamento atende com rigor às normas NR-10 e NR-12: possui painel elétrico estanque com botão de emergência com rearme manual, chave de segurança fim de curso eletromecânica ajustável, válvula reguladora de vazão de 3/8" BSP para subida e descida controladas e válvulas de retenção contra perda de pressão hidráulica.
Como o Tombador auxilia na recuperação de fluido de corte e óleo solúvel?
Durante o tombamento de 135°, a bica frontal direcionadora canaliza as aparas metálicas sem respingos para a caçamba, enquanto o óleo solúvel acumulado no carrinho escorre pela canaleta inferior direcionada, permitindo recuperar até 95% do fluido de corte para decantação, filtragem e reuso nas máquinas CNC.
Qual é o prazo de fabricação, garantia e envio?
Possui garantia de fábrica de 12 meses. O prazo médio de fabricação é de 10 a 20 dias úteis e despachamos para todo o Brasil e Mercosul via transporte rodoviário com seguro total de carga e suporte técnico de instalação.
Solicitar Orçamento
Receba valores, prazos e consultoria técnica para: Tombador Hidráulico de Cavaco MJI-TC 500
